Сдесь постим полезную информацию по вопросам LPD связи.
(конструкции антенн, схемы, инструкции, и т.п.)
Все коментарии и флуд будет удалён

Сайт с инструкциями, схемами различных радиостанций
http://www.radioscanner.ru/files/midland/



инструкция пользователя GXT 500
Нажмите для просмотра прикрепленного файла

принципиальная схема GXT 500
Нажмите для просмотра прикрепленного файла

Простейшая антенна для тех кто хочет улучшить качество приема/передачи находясь дома.
Требуется минимум материалов. Повторяемость очень хорошая. Антенна работает практически без настройки.

Нажмите для просмотра прикрепленного файла

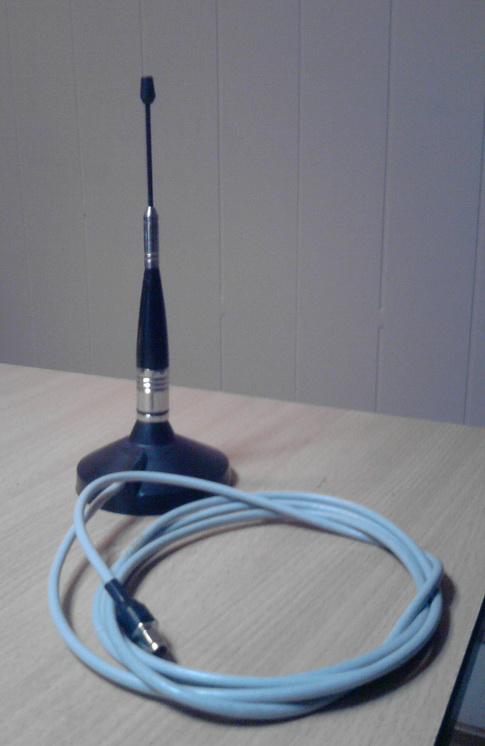

Это автомобильная антенна для Midland GXT500. Переделана из антенны с китайского рынка.
Заменён кабель на радиочастотный 50ом, установлен SMA разъём.


Нажмите для просмотра прикрепленного файла
Настройка производилась антенным анализатором MFJ269, SWR в районе 17 канала <1.5
Высота антенны около 17 см.

А вот еще одна антеннка, правда, скорее комнатная, такую на крышу авто врядли кто поставит ЗДЕСЬ. Ну и фотка внешнего вида.....

простое решение повысить эффективность радиостанции путём замены штатной антенны на полноразмерный излучатель.

Нажмите для просмотра прикрепленного файла

K E N T,

Binatone_XR_100.htm картинок то нет!

Инструкция к рациям Midland GXT 1000 и 1050
Нажмите для просмотра прикрепленного файла

А в GXT 650 можно ли подключить внешнюю антенну?

Можно, но гемморно... в теме про оборудование, кто-то даж с фотками процесс переделки выкладывал....

кто может научить, как настроить нужный канал на Kenwood TH-K4AT, чтоб общаться с мидландом GXT 500? короче говоря, чтоб этими двумя рациями тока общаться.

Да просто на обеих станциях выставить одну частоту и все. Проблема только в том что у Мидланда только канальный режим, а у Кенвуда по умолчанию частотный режим.

Нужно посмотреть инструкцию к Мидланду и сопоставить какому каналу какая частота соотвествует и выставить соотвествующую частоту на Кенвуде.

lev 43, А в GXT 650 можно ли подключить внешнюю антенну?

Можно, очень легко! Установить переходник из комплекта G7 Flex за 10 минут. ( Если руки оттуда)

Результат тут: http://www.auto.magadan.ru/talk/index.php?...st&p=557634

Спасибо, разобрался с каналами, но не могу настроить на кенвуде CTCSS?

А он нужен?

Инструкция к Кенвуду есть? Там процес настройки CTCSS описан.

Если инструкции нет, можем встретиться, разберемся.

Да фиг его знает, нужен или нет. Связь нужна тока между двуя этими рациями в поездке по РФ. Хрен знает по России какие каналы заняты а какие нет, чтоб в лишние уши не попасть.

 CTCSS не обеспечивает конфиденциальность!!! Такую возможность дает скремблер, но он есть далеко не на всех рациях...

С CTCSS кодом вы нибудете слышать ни кого у кого он не будет настроен, а вас будут слышать все.

CTCSS код полезен когда нужно убрать внешние помехи или когда на одном канале слишком много народа. И все.

Подскажите, может кто знает...

Где у нас в городе можно приобрести, посмотреть переходники SMA - BNC ? А также где продаются, есть хороший выбор антенн ?

vigoss, да нету у нас особого выбора в городе, Автозвук на Полярной (справа от бывшего Кристалла) , Радиолинк у Маяка и Меркурий (там есть отдел) и китай-базар

Понял, будет время проедусь и посмотрю.
