Непонятное устройство на впускном коллекторе, многа букав. Опции

[Гидр]

Поиски причин неудовлетворительной динамики и гадского расхода бензина привели сначала к ревизии трамблёра и выставлению зажигания по метке. Разгон был неплох, но в начале нажатия педали, т.е. открытия дроссельной заслонки, ощущался какой-то тупёж. Нет, не провал - вроде жмёшь, а машина особо не реагирует. Даванёшь лучше - о, вроде как поехала. Раньше было лучше, но всё равно кисло. А сейчас и вовсе что-то засралось.

Налицо криминал.

Ревизия трубочек вакуумных соединений привела в конце концов к вакуумному приводу, который помещается на впускном коллекторе с правой стороны, прямо у того места, где коллектор крепится к ГБЦ (см. рис., с пометкой "шняга"). Привод управляется от электровакуумного клапана. На ХХ подаётся разрежение, и привод втягивает шток. При даче газа разрежение снимается, и привод этот шток отпускает. Шток поворачивает рычажок на оси, которая идёт через весь коллектор! В это можно убедиться, если поглядеть на коллектор слева, со стороны цепи ГРМ: там она выходит и крепится гаечкой.

Налицо какие-то хитрые заслонки внутри, но в литературе и инете ни слова.

Поскольку при работе двигателя на оборотах на привод не подаётся разрежение, т.е. это "нормальный" режим, то трубочку я с него просто снял и заглушил.

Результат:
1. Динамика без провалов и тупежа нарастает пропорционально газу. Можно рвать в горку лакированные джипы
2. Расход бензина приближается к 10 литрам, против стабильных 15-ти!
3. Пропала детонация при резком открытии газа на низких оборотах. Тут хочу отметить, что зажигание до всей этой истории было выставлено на глазок - позже, чем нужно. И эта детонация была. Однако классический тест на 4-й передаче при скорости 40 км/ч показывал, что зажигание выставлено верно. Сейчас оно раньше, тест, правда, я не делал, но и детонацию более не слышал.

Поэтому спрашиваю. Что я отключил и для чего это предназначено?
[attachment=42772:IMG_1225_копия.jpg]
П.С. Карбюратор. GA15S. Не твинкам.

Сообщение отредактировал Гидр - 22.1.2010, 1:35

[Maledict]

Система состоит из клапана, контроля вихря... жесть, который встроен в впускной коллектор, актуатора и соленоида...
соленод, получает питалово от 10 амперного придурка из коробки с релюхами, то срабатывает вакуумник, срабатывает так, вакуум не побоюсь этого слова подается через соленоид к акутатору, который закрывает клапан... тю мля, не просто вакуум. а вакуум из впускного коллектора подается через соленоид на актуатор, который закрываетс клапан...

Это че получается, соленоид типа сквозной трубки, которая типа моста соединяет два участка, потом разрежение резко соснет из клапана и он запирается... чуть чуть говна с маслом во впускной коллектор и это начнет ипать мозги...

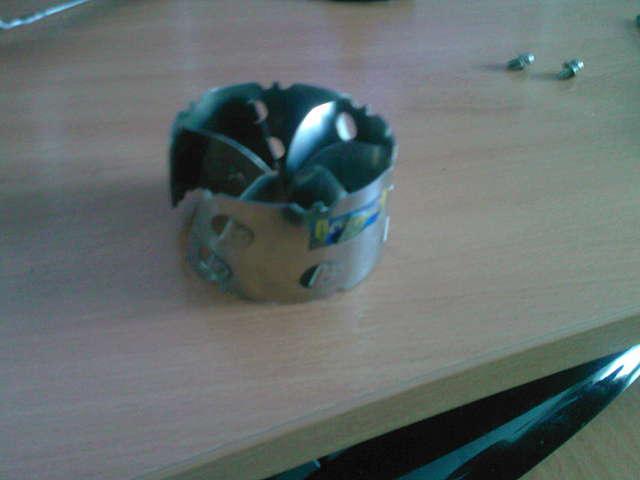

взрывай коллектор и удаляй все это говно...понт от него такой же как от двух аттачей, они там тоже че-та завихряют...
по сути завихрения на бумаге дают лучше размешанную смесь бензина и воздуха... но имхо это уже так не актуально... отпидорив впуск и воткнув бодрый нулевик, вварив резонатор по длинее и удалив пару мертвых глушаков ты получишь больше прироста...

Дюйм прав, взрывай впускной коллектор, все пидорить, бери банки 4-5 карбклинера и штук пять зубных щеток, все разбирать и все мыть, заодно клапана впусные протрешь...

Сообщение отредактировал Maledict - 19.8.2011, 22:48
