Недавно столкнулся с перегоревшим предохранителем и решил поискать схему. Нашел на дроме. Вот выкладываю. Схема стандартна для всех автомобилей Honda за редкими различиями - но думаю разберетесь если что.

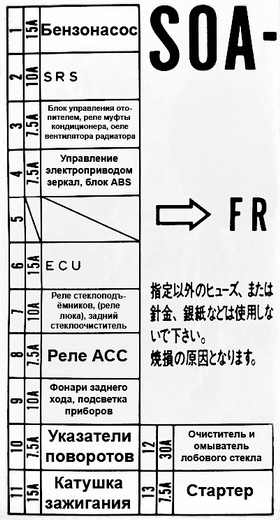

Эти вы можете найти со стороны пассажира.
Нажмите для просмотра прикрепленного файла

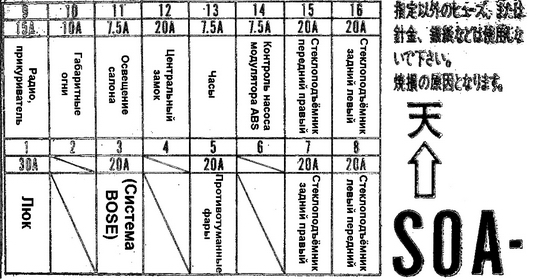

Эти вы можете найти со стороны водителя.
Нажмите для просмотра прикрепленного файла
Эти вы найдете в подкапотном пространстве.
Нажмите для просмотра прикрепленного файла

не знаю, я открыл крышечку, на ней нарисовано все, и подписано, хоть и по англицки, но всё интуитивно понятно

Хыыы,в вигора хоть раз под капот глянь!!! Fluke схема вообще то что надо,прям пасибочки тебе огромное!

Это у тебя так, а у меня все в иероглифах. Вот для таких и выложил.

Предохранители CRV (вроде rd1)
кинулся проверить предохранители,т.к. неработали поворотки,а схема то неподходит для аккорда она в самый раз а вот для цр-в не канает,пошарил в инете вот что нашел...-
_____________________________________
0 -Пусто
1 -Место под Запасной предохранитель
2 -20А-Двигатель окна Водителя (через ключ)
3 -20А-Передний пассажирский двигатель окна (через ключ)
4 -15А-Распределитель (управляющий модуль зажигания)
5 -20А-Правый задний двигатель окна (через ключ)
6 -20А-Левый задний двигатель окна (через ключ)
7 -10А-Задняя вспомогательная розетка (гнездо)
8 -10А-Индикатор указателя дальнего света
9 -10А-Фара Правая Дальний свет
10 -10А-задний стеклоочиститель окна (через ключ)
11 -15А-(неиспользован)
12 -Пусто
13 -Место под Запасной предохранитель
__________________
14 -Место под Запасной предохранитель
15 -10А -Левая фара ближний свет???(габарит)
16 -10А -Правая фара ближний свет???(габарит)
16 -пусто
17 -7,5А -Вспомогательное освещение
18 -пусто
19 -7,5А -Устройства(ABS),Режим(A/C,Печка),приводы зеркал,вентиляторы радиатора
20 -(7,5А)-Управляющее устройство ABS
21 -7,5А -Генератор,системный свет,(Табло)
22 -пусто zzzzz Световой Указатель Круиза
23 -15А -PGM-Fi Основного релейного устройства SRS
24 -7,5А - Сигнал реле Поворота (через ключ)
25 -Место под Запасной предохранитель
_____________________
26 -7,5А-
27 -7,5А-Освещение стояночное - Левое-Правое,передний-задний,Номерной знак
28 -7,5А-Основное реле,Вентилятор отопителя,Сигнал стартера
29 -7,5А-Опции Подсветки - Пепельницы,передач,предупреждений,указателя бака
30 -пусто-
31 -10А-Радио,(Нави),(ACC).
32 -10А-Передняя вспомогательная розетка(гнездо)
33 -20А-двигатели стеклоочистителя ветрового стекла и мойки ветрового стекла.
34 -7,5-Индикация ABS,Часы,Замок(Блокировка) двери,Соленоид замка,SRS
35 -7.5A-Силовое реле окoн,Дворников,омывателя,(реле люка)
36 -10A-Устройство SRS
37 -Место под Запасной предохранитель


но,есть в итакие варианты схемы предохранителей,у себя еще непроверял(погодка не але) где какие,но может кому пригодятся...

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Я так и написал - "за редкими различиями". За схему на CRV спасибо!
