Предлагаю вашему вниманию разбор, незаслуженно оставшейся в тени танка Т-14 тяжелой БМП Т-15 на той же платформе.
Почему «Армата» наоборот?
Терпение… всему свое время. Дойдем и до этого.

А пока картинки.
Итак, что мы видим на ТБМП Т-15?
Да в принципе, то же самое что и на танке Т-14, только там это было на башне, а здесь все на корпусе ТБМП.

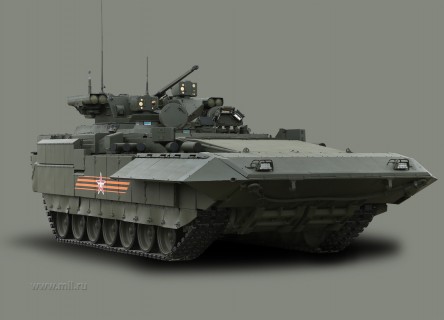

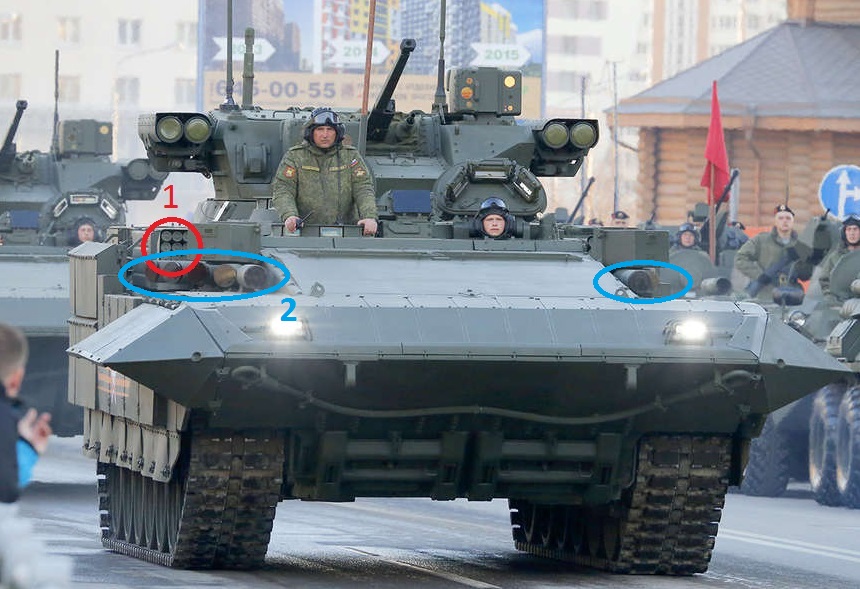

1. Гранатометы постановки дымовой/аэрозольной/дипольной завесы.

42247_original

Так же как и у Т-14 — 4 пакета по 16 шт.

2. Боевые модули системы активной защиты «Афганит»

42572_original

10 шт. смотрят в переднюю полусферу. Судя по всему — курсовой угол перехвата гостинцев до 70 градусов (может чутка больше).

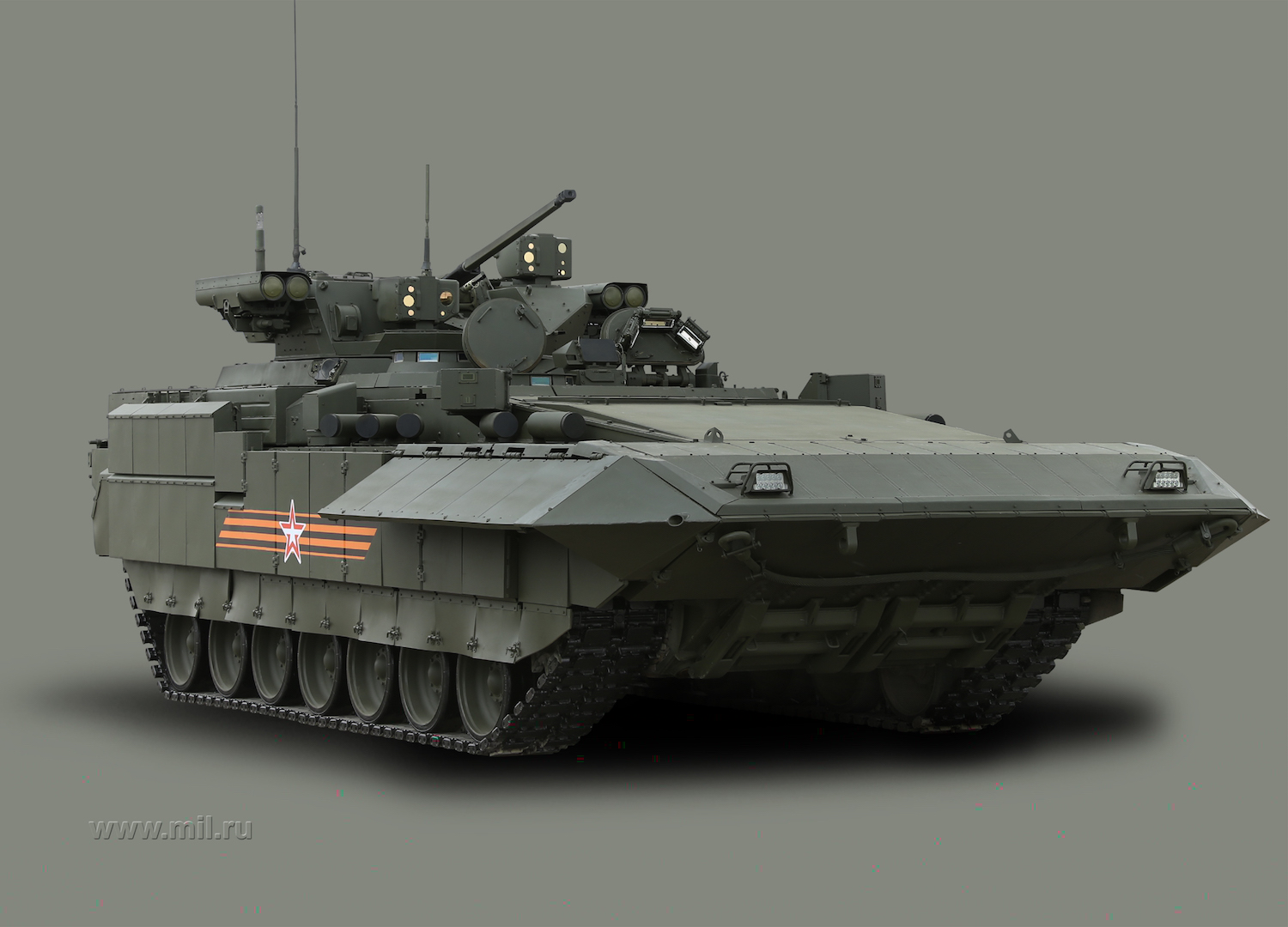

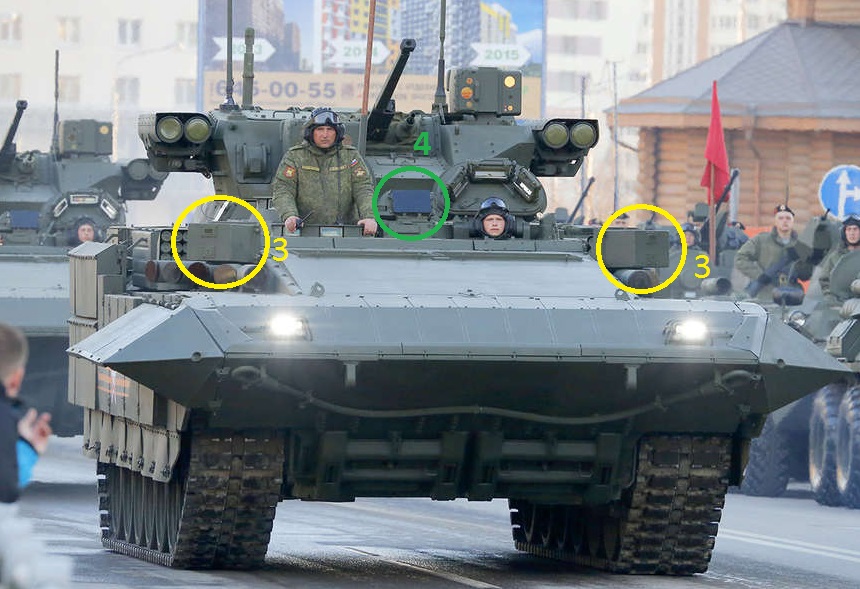

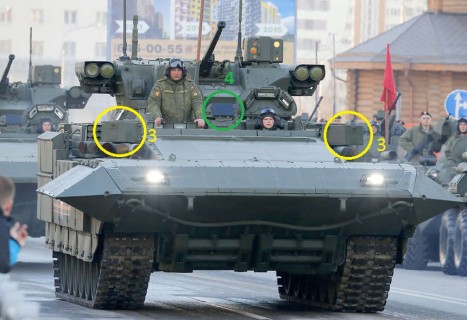

3. Датчики системы управления КАЗ «Афганит»

42894_original

Как и на танке — два штуки побортно. Направление обзора совпадает с «сектором обстрела» мортирами КАЗ.



4. Радиолокатор с АФАР системы активной защиты «Афганит»

43124_original

Так же как и у Т-14 — 4 штуки, обзор круговой.

5. Тут все ясно.
Динамическая защита (ДЗ — в просторечии, или ее еще зовут «реактивная броня»).
Вопросы вызывает необычное расположение ДЗ по бокам (5а) – «дескать, что за клюв»?

43738_original

Рискну предположить, что форма их образует своеобразный отбойник выхлопных газов, снижающий заметность машины в ИК-диапазоне (т.е. для вражеских тепловизоров).

Да, собственно… Почему наоборот?

Потому что шасси танка перевернуто задом наперед!
Сравните силуэты на рисунке 🙂

43453_original

И, кстати, будущая САУ «Коалиция» наверняка будет на таком же «перевернутом» шасси.

P.S.
По путанице, возникшей у некоторых на счет п.1 и п.2 при обсуждении Т-14.

Под п.1 скрываются именно гранатометы/мортирки постановки завес, а не КАЗ «Афганит», как активно убеждают некоторые умники.
Легко проверяется сравнением Т-14, Т-15, «Курганца» и «Бумеранга».
На всех машинах эти мортирки/гранатометы присутствуют. В отличие от «Афганита» (п.2, п.3, п.4), которого нет ни на «Бумеранге», ни на «Курганце».
